G型隔音窗GTX型通風隔音窗
窗口傳聲是噪聲傳播的重要途徑，它主要通過窗框，玻璃及縫隙等通道來傳播，針對這種情況，由機械電子部設計院，中國建筑科學研究院物理所和本廠協作，并經隔聲及通風試驗研制G型隔音窗GTX型通風隔音窗，很好的解決了這一問題。

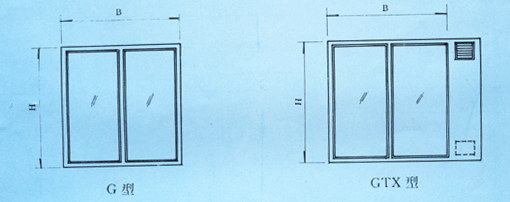

■示意圖
■主要特點和技術性能
●本產品按GBJ87-85“工業企業噪聲控制設計標準”要求設計。
●本產品適用于一般工業廠房及輔助建筑或條件相當的民用建筑有隔聲要求和有通風要求的房間。
●隔聲指數：25dB≤La≤40dB(當La＜25dB，可采用一般玻璃窗，當La≤40dB時另行設計)。
●窗過梁5G322“鋼筋混凝土過梁”配合使用。
|
■隔音窗規格選用表
|
型號 |
洞口尺寸（mm） |
說明 |
隔聲量dB（A） |
適用風量（m/h） |
|
G3 |
600×1200，1200×1200 |
一層3mm厚玻璃
單層固定窗 |
25 |
|
|
1800×1200，600×1800 |
|
1200×1800，1800×1800 |
|
G5 |
600×1200，1200×1200 |
一層3mm厚玻璃
單層固定窗 |
30 |
|
|
1800×1200，600×1800 |
|
1200×1800，1800×1800 |
|
G35 |
600×1200，1200×1200 |
一層3mm，一層3mm玻璃
雙層固定窗 |
35 |
|
|
1800×1200，600×1800 |
|
1200×1800，1800×1800 |
|
G55 |
600×1200，1200×1200 |
一層5mm，一層5mm厚玻璃
雙層固定窗 |
40 |
|
|
1800×1200，600×1800 |
|
1200×1800，1800×1800 |
|
GTX3 |
900×1200，1500×1200 |
一層3mm厚玻璃
單層帶通風窗 |
25 |
0-400 |
|
2100×1200，900×1800 |
|
1500×1800，2100×1800 |
|
GTX5 |
900×1200，1500×1200 |
一層5mm厚玻璃
單層帶通風窗 |
30 |
0-400 |
|
2100×1200，900×1800 |
|
1500×1800，2100×1800 |
|
GTX35 |
900×1200，1500×1200 |
一層3mm,一層5mm玻璃
雙層帶通風窗 |
35 |
0-400 |
|
2100×1200，900×1800 |
|
1500×1800，2100×1800 |
|
GTX55 |
900×1200，1500×1200 |
一層5mm,一層5mm玻璃
雙層帶通風窗 |
40 |
0-400 |
|
2100×1200，900×1800 |
|
1500×1800，2100×1800 | 注：選用一樘一層3m，一層5mm玻璃雙層隔音窗，尺寸寬為 |
