PXS型不銹鋼排煙消聲器主要是為了解決消聲器的防腐蝕、防油煙等問題,而由我廠最新研制的新產品,該產品在性能上優于其它類型的排煙消聲器,達到國內先進水平,廣泛應用于消除排煙及排除有害氣體系統的空氣動力噪聲。

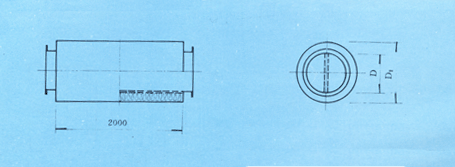

■示意圖
■主要特點和技術性能
●消聲器結構合理,堅固耐用,強度高,耐腐蝕,耐油煙,不積塵,耐高溫。
●降噪性能好,阻力損失小。
●消聲器內襯不銹鋼穿孔板,且吸聲材料具有良好的絕熱性,所以外表不需要保溫。
■消聲器規格選用表
型號 |
外形尺寸(mm) |
流量(m/h) |
阻損(Pa) |
配用法蘭 |
降噪量dB(A) |
D |
D1 |
ZYB-1 |
100 |
250 |
170-220 |
10 |
L30×3 |
23 |
ZYB-2 |
120 |
270 |
240-320 |
10 |
L30×3 |
23 |
ZYB-3 |
140 |
290 |
330-440 |
10 |
L30×3 |
23 |
ZYB-4 |
160 |
310 |
430-570 |
10 |
L30×3 |
23 |
ZYB-5 |
180 |
330 |
540-730 |
10 |
L30×3 |
23 |
ZYB-6 |
200 |
350 |
670-890 |
10 |
L30×3 |
23 |
ZYB-7 |
220 |
370 |
810-1080 |
10 |
L40×4 |
23 |
ZYB-8 |
250 |
400 |
1050-1400 |
10 |
L40×4 |
23 |
ZYB-9 |
280 |
430 |
1320-2290 |
10 |
L40×4 |
23 |
ZYB-10 |
320 |
470 |
1720-2290 |
10 |
L40×4 |
23 |
ZYB-11 |
360 |
510 |
2180-2910 |
10 |
L40×4 |
23 |
ZYB-12 |
400 |
550 |
2690-3590 |
10 |
L40×4 |
23 |
ZYB-13 |
450 |
600 |
3410-4550 |
10 |
L40×4 |
23 |
ZYB-14 |
500 |
650 |
4215-5620 |
10 |
L40×4 |
23 |
ZYB-15 |
560 |
800 |
5280-7040 |
15 |
L40×4 |
25 |
ZYB-16 |
630 |
870 |
6690-8920 |
15 |
L40×5 |
25 |
ZYB-17 |
700 |
940 |
8265-11020 |
15 |
L40×5 |
25 |
ZYB-18 |
800 |
1040 |
10800-14400 |
15 |
L40×5 |
25 |
ZYB-19 |
900 |
1140 |
13680-18240 |
15 |
L40×5 |
25 |
ZYB-20 |
1000 |
1240 |
16900-22530 |
20 |
L40×5 |
27 |
ZYB-21 |
1120 |
1360 |
21170-28220 |
20 |
L40×5 |
27 |
ZYB-22 |
1250 |
1490 |
26380-35170 |
20 |
L40×5 |
27 |
ZYB-23 |
1400 |
1640 |
33110-44140 |
20 |
L40×5 |
27 |
ZYB-24 |
1600 |
1840 |
43270-57690 |
30 |
L40×5 |
27 |
ZYB-25 |
1800 |
2040 |
54780-73040 |
30 |
L40×5 |
27 |
ZYB-26 |
2000 |
2240 |
67650-90201 |
30 |
L40×5 |
27 |
