KY型消聲器
KY型消聲器是一種阻抗復合式消聲器，是我廠經多次改進而設計的專為消除空壓機噪聲的新型消聲器，它對空壓機所產生的高、中低頻噪聲均有顯著的降噪效果。本產品性能穩定，不損壞設備，可廣泛應用于機械、食品和醫藥行業。

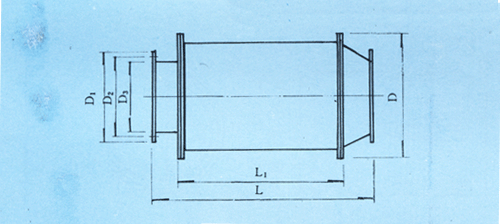

■示意圖
■主要特點和技術性能
●單節消聲量均大于25dB（A）
●在20m/s的風速下，阻力損失小于200Pa
●消聲器安裝在空壓機進氣管道上，為減少管道振動，盡量靠近機體，消聲器的安裝方向應按其標明的方向安裝，箭頭方向應于進氣氣流同向。
●當氣量小于20m/minshi 4,一般只需安裝一只進氣消聲器，并應盡量垂直安裝。當氣量大于40m/min時，需在進排氣口各安裝一只消聲器。（注：進氣消聲器可直接安裝于空壓機進氣口或室外進氣口，并應在消聲器上方加裝空氣濾清器）
■消聲器規格選用表
|
型號 |
KY-1 |
KY-2 |
KY-3 |
KY-4 |
KY-5 |
KY-6 |
KY-7 |
KY-8 |
KY-9 |
KY-10 |
|
適用氣量（m/mm） |
3 |
6 |
10 |
20 |
40 |
40 |
100 |
100 |
200 |
200 |
|
外形尺寸（mm） |
外徑D |
320 |
370 |
420 |
560 |
650 |
650 |
1000 |
1000 |
1200 |
1200 |
|
安裝長度L |
1000 |
1220 |
1220 |
1420 |
1620 |
1620 |
2180 |
2180 |
2500 |
2500 |
|
有效長度L1 |
800 |
1020 |
1020 |
1220 |
1420 |
1420 |
1880 |
1880 |
2200 |
2200 |
|
連接法蘭尺寸（mm） |
外徑D1 |
170 |
170 |
250 |
300 |
350 |
350 |
650 |
650 |
900 |
900 |
|
螺孔D2 |
120 |
144 |
210 |
250 |
300 |
300 |
550 |
550 |
800 |
800 |
|
內徑D5 |
80 |
100 |
150 |
200 |
250 |
250 |
450 |
450 |
700 |
700 |
|
適用消聲部位 |
進氣 |
進氣 |
進氣 |
進氣 |
進氣 |
排氣 |
排氣 |
排氣 |
排氣 |
排氣 | |
