XG型管道消聲器是一種阻性消聲器,主要以消除中、高頻噪聲為主,效果明顯。它由鋼制管道哪襯吸聲材料及護面穿孔鋼板構成,結構簡單,阻力損失小,安裝方便,尤其適合于串聯使用。

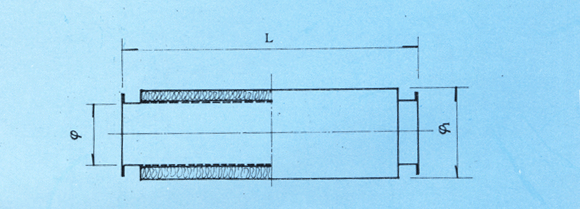

■示意圖
■主要特點和技術性能
●消聲頻帶寬,對于中、高頻噪聲,降噪量為20~30dB(A)
●阻力系數S=0.4
●適用風量不大于3003m/h.
■消聲器規格選用表
型號 |
外形尺寸(mm) |
管徑¢ |
外徑¢1 |
長L |
XG-1 |
125 |
225 |
1000 |
XG-2 |
200 |
300 |
1000 |
XG-3 |
250 |
350 |
1000 |
XG-4 |
300 |
400 |
1000 |
XG-5 |
350 |
450 |
1000 |
XG-6 |
400 |
500 |
1000 |
XG-7 |
450 |
550 |
1000 |
XG-8 |
500 |
600 |
1000 |
