W-Ⅰ W-Ⅱ型微穿孔板消聲彎頭
消聲彎頭是通風空調系統中不可缺少的消聲設備。W型消聲彎頭利用娓娓穿孔板的優良性能，結合吸聲結構的不同變化，達到對寬頻帶噪聲的良好控制。W型消聲彎頭，內部的穿孔板以鋼骨架固定在外殼鋼板上，其中Ⅰ型為單腔式，Ⅱ型為雙腔式（即雙層娓娓穿孔板），同時根據需要可加設導風葉片，減少氣流阻力。

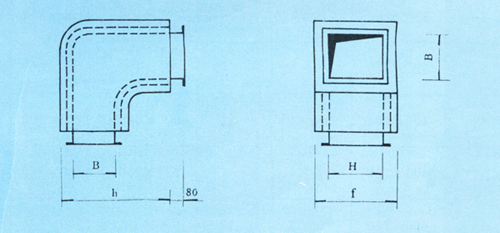

■示意圖
■主要特點及技術性能
●W-Ⅰ型消聲彎頭消聲頻帶主要以中頻為主，W-Ⅱ型消聲彎頭其消聲頻帶較寬。
●當氣流速度再0m/s以下室，氣流對消聲彎頭的消聲性能影響不大，當氣流速度大于20m/s時，消聲量隨阻損的增大而降低，因此，氣流速度不宜大于15m/s。
●當多個彎頭消聲器連續使用時，應使相鄰兩個消聲器的間距大于風口截面對角線長，以保證應有的消聲量。反之，由于相互間的作用，兩個彎頭消聲器的效果約為單臺的1.5倍。
●此系列消聲彎頭結構合理、強度高、阻損小，尤適用于凈化空調系統使用。
■500×400(mm)消聲彎頭性能測試表
|
型號 |
風速（m/s） |
阻力損失（Pa） |
聲級差dB（A） |
|
125 |
250 |
500 |
1K |
2K |
4K |
8K |
A |
|
W-Ⅰ |
5 |
24 |
3 |
9 |
13 |
15 |
12 |
7 |
4 |
10 |
|
10 |
36 |
4 |
9 |
14 |
17 |
12 |
9 |
6 |
12 |
|
15 |
72 |
4 |
10 |
13 |
14 |
13 |
9 |
7 |
13 |
|
20 |
35 |
5 |
12 |
12 |
13 |
14 |
12 |
10 |
14 |
|
W-Ⅱ |
5 |
25 |
8 |
12 |
13 |
14 |
10 |
8 |
5 |
10 |
|
10 |
40 |
7 |
13 |
15 |
15 |
12 |
9 |
6 |
11 |
|
15 |
82 |
7 |
10 |
15 |
16 |
13 |
10 |
6 |
11 |
|
20 |
128 |
6 |
14 |
16 |
15 |
13 |
12 |
7 |
13 | |
■消聲彎頭規格選用表
W-Ⅰ型
|
型號 |
B×H（mm) |
B×f(mm) |
型號 |
B×H（mm) |
B×f(mm) |
型號 |
B×H（mm) |
B×f(mm) |
|
1 |
320×200 |
740×400 |
8 |
500×250 |
1100×450 |
15 |
630×500 |
1360×700 |
|
2 |
320×250 |
740×450 |
9 |
500×350 |
1100×520 |
16 |
630×630 |
1360×830 |
|
3 |
320×320 |
740×520 |
10 |
500×400 |
1100×600 |
17 |
800×320 |
1700×520 |
|
4 |
400×200 |
900×400 |
11 |
500×500 |
1100×700 |
18 |
800×400 |
1700×600 |
|
5 |
400×250 |
900×450 |
12 |
630×250 |
1360×450 |
19 |
800×500 |
1700×700 |
|
6 |
400×320 |
900×520 |
13 |
630×320 |
1360×520 |
20 |
800×630 |
1700×800 |
|
7 |
400×400 |
900×600 |
14 |
630×400 |
1360×600 |
21 |
800×800 |
1700×1000 | 定貨時請注明彎頭安裝方向，即BXH
W-Ⅱ型
|
型號 |
B×H（mm) |
B×f(mm) |
型號 |
B×H（mm) |
B×f(mm) |
型號 |
B×H（mm) |
B×f(mm) |
|
1 |
320×200 |
790×500 |
8 |
500×250 |
1150×550 |
15 |
630×500 |
1410×800 |
|
2 |
320×250 |
790×550 |
9 |
500×320 |
1150×620 |
16 |
630×630 |
1410×930 |
|
3 |
320×320 |
790×620 |
10 |
500×400 |
1150×700 |
17 |
800×320 |
1750×620 |
|
4 |
400×200 |
900×500 |
11 |
500×500 |
1150×800 |
18 |
800×400 |
1750×700 |
|
5 |
400×250 |
900×00 |
12 |
630×250 |
1410×550 |
19 |
800×500 |
1750×800 |
|
6 |
400×320 |
950×620 |
13 |
630×320 |
1410×620 |
20 |
800×630 |
11750×930 |
|
7 |
400×400 |
950×700 |
14 |
630×400 |
1410×700 |
21 |
800×800 |
1750×1100 | |
