XYF型微穿孔板復合消聲器
XYF型微穿孔板復合消聲器與XJF型微穿孔板復合消聲器的用途、特點及技術性能相同，所不同的是該系列產品口徑為圓形，更適用于排風系統。

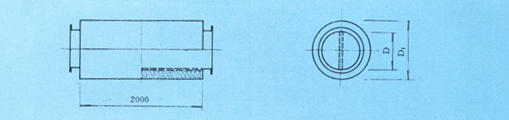

■消聲器示意圖
■消聲器技術參數 規格選用表
|
型號 |
外形尺寸
（mm） |
空氣流量
（m/h） |
阻力損失
（Pa） |
降噪量
dB（A） |
配用法蘭
（mm） |
|
D |
D1 |
|
XYF-1 |
100 |
360 |
170-220 |
15 |
22 |
L30×4 |
|
XYF-2 |
120 |
380 |
240-320 |
15 |
22 |
L30×4 |
|
XYF-3 |
140 |
400 |
330-440 |
15 |
22 |
L30×4 |
|
XYF-4 |
160 |
420 |
430-570 |
15 |
22 |
L30×4 |
|
XYF-5 |
180 |
440 |
540-730 |
15 |
22 |
L30×4 |
|
XYF-6 |
200 |
460 |
670-890 |
15 |
22 |
L30×4 |
|
XYF-7 |
220 |
480 |
810-1080 |
15 |
22 |
L40×4 |
|
XYF-8 |
250 |
510 |
1050-1400 |
15 |
22 |
L40×4 |
|
XYF-9 |
280 |
540 |
1320-1750 |
15 |
22 |
L40×4 |
|
XYF-10 |
320 |
580 |
1720-2290 |
15 |
22 |
L40×4 |
|
XYF-11 |
360 |
620 |
2180-2910 |
15 |
22 |
L40×4 |
|
XYF-12 |
400 |
660 |
2690-3590 |
15 |
22 |
L40×4 |
|
XYF-13 |
450 |
710 |
3410-4550 |
20 |
22 |
L40×4 |
|
XYF-14 |
500 |
760 |
4215-5625 |
25 |
22 |
L40×4 |
|
XYF-15 |
560 |
820 |
5280-7040 |
25 |
24 |
L40×4 |
|
XYF-16 |
630 |
930 |
6690-8920 |
25 |
24 |
L40×4 |
|
XYF-17 |
700 |
1000 |
8265-11020 |
25 |
24 |
L40×4 |
|
XYF-18 |
800 |
1100 |
10800-14400 |
25 |
24 |
L40×4 |
|
XYF-19 |
900 |
1200 |
13680-18240 |
35 |
24 |
L40×4 |
|
XYF-20 |
1000 |
1300 |
16900-22530 |
35 |
26 |
L40×4 |
|
XYF-21 |
1120 |
1520 |
21170-28220 |
35 |
26 |
L40×4 |
|
XYF-22 |
1250 |
1650 |
26380-35170 |
35 |
26 |
L40×5 |
|
XYF-23 |
1400 |
1800 |
33110-44140 |
35 |
26 |
L40×5 |
|
XYF-24 |
1600 |
2000 |
43270-57690 |
35 |
26 |
L40×5 |
|
XYF-25 |
1800 |
2200 |
54780-73040 |
35 |
26 |
L40×5 |
|
XYF-26 |
2000 |
2400 |
67650-90210 |
35 |
26 |
L40×5 | |
