WX行微穿孔板消聲器

WX行微穿孔板消聲器為雙腔式結構，具有良好的消聲性能，它的吸收帶可達10個1/3倍頻程以上，對各頻帶的消聲量均膠皮平直，特別對低頻部分的消聲效果明顯，該產品以穿孔板為吸聲元件，無任何填料，故在使用過程中不會產生灰塵。特別適用于高溫、高速風管系統和超凈系統使用。

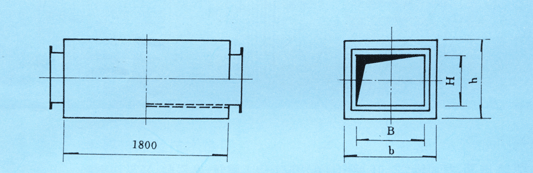

■消聲器示意圖

■主要特點及時間性能
●本系列消聲器均按全國通風管道統一規格組成相應系列。
●消聲器的有效長度為1.8m，可分為二節或三節。根據消聲量要求及場地情況可以在中間串聯若干段。
●選用時應根據通風、空調系統的風量、氣流速度、噪聲特性以及要求的噪聲標準等因素，綜合確定消聲器的型號與段數。
●消聲器內的微穿孔板可根據不同要求選用鍍鋅鋼板或鋁板。
●消聲器內的氣流速度應控制在18m/s以內，若流速高于20m/s，則對低頻有影響，消聲量出現單調下降的趨勢，而對高頻影響不大。
●標準型消聲器的消聲量為15-25dB（A）。
●在20m/s的風速以下，阻力損失很小，一般為10Pa以下。

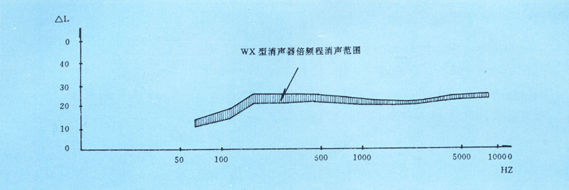

■消聲器消聲性能

■消聲器規格選用表

型號	接口尺寸 B×H(mm)	外形尺寸 b×h(mm)	適用風量 (m/h)	配用法蘭 (mm)	類別	型號	接口尺寸 B×H(mm)	外形尺寸 b×h(mm)	適用風量 (m/h)	配用法蘭 (mm)	類別
WX-1	320×250	720×650	＜2900	L25×3	Ⅰ	WX-20	1000×320	1400720	11500	L30×3	Ⅰ
WX-2	320×320	720×720	＜3300	L25×3	Ⅰ	WX-21	1000×400	1400×800	14400	L30×3	Ⅱ
WX-3	400×250	800×650	＜3600	L25×3	Ⅰ	WX-22	1000×500	1400×900	18000	L30×3	Ⅱ
WX-4	400×320	800×720	＜4300	L25×3	Ⅰ	WX-23	1000×630	1400×1030	22000	L30×3	Ⅲ
WX-5	400×400	800×800	＜5760	L25×3	Ⅱ	WX-24	1000×800	1400×1200	28000	L30×3	Ⅲ
WX-6	500×250	900×650	＜4500	L25×3	Ⅰ	WX-25	1000×1000	1400×1400	36000	L30×3	Ⅳ
WX-7	500×320	900×720	＜5400	L25×3	Ⅰ	WX-26	1250×400	1650×800	58000	L40×4	Ⅱ
WX-8	500×400	900×800	＜7200	L25×3	Ⅱ	WX-27	1250×500	1650×900	22500	L40×4	Ⅱ
WX-9	500×500	900×900	＜9000	L25×3	Ⅱ	WX-28	1250×630	1650×1030	28400	L40×4	Ⅱ
WX-10	630×250	1030×650	＜5400	L30×3	Ⅰ	WX-29	1250×800	1650×1200	36000	L40×4	Ⅲ
WX-11	630×320	1030×720	＜6500	L30×3	Ⅰ	WX-30	1250×1000	1650×1400	45000	L40×4	Ⅳ
WX-12	630×400	1030×800	＜8600	L30×3	Ⅱ	WX-31	2000×1250	1650×1650	90000	L40×4	Ⅳ
WX-13	630×500	1030×900	＜10800	L30×3	Ⅲ	WX-32	1250×1250	2000×900	81000	L40×4	Ⅳ
WX-14	630×630	1030×1030	＜13000	L30×3	Ⅲ	WX-33	1600×500	2000×1030	28000	L40×4	Ⅱ
WX-15	800×320	1200×720	＜8600	L30×3	Ⅰ	WX-34	1600×630	2000×1200	36300	L40×4	Ⅲ
WX-16	800×400	1200×800	＜11500	L30×3	Ⅱ	WX-35	1600×800	2000×1400	46100	L40×4	Ⅳ
WX-17	800×500	1200×900	＜14400	L30×3	Ⅱ	WX-36	1600×1000	2000×2050	57600	L40×4	Ⅳ
WX-18	800×630	1200×1030	＜17300	L30×3	Ⅲ	WX-37	1600×1600	2000×1200	95100	L40×4	Ⅳ
WX-19	800×800	1200×1200	＜23000	L30×3	Ⅲ	WX-38	2000×800	2400×1650	57600	L40×4	Ⅳ
