ZAS型折板式消聲器

■ZDL型片式消聲器簡介
ZAS型折板式消聲器為空調產品的配套裝置，它以較少的斷面而獲得較高的噪聲衰減量，同時阻力損失也較小。其性能以中高頻為主，低頻性能較差，但當管道系統低頻衰減量較大時，不追加專門控制低頻抗性消聲器，同樣可以獲得良好的效果。

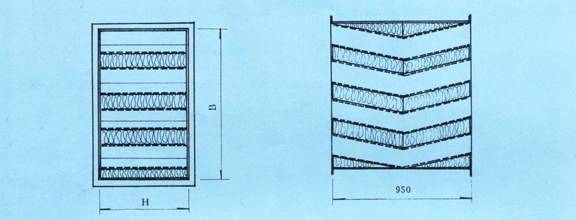

■消聲器示意圖

■主要特點及技術性能
●本系列共有20個型號，可根據要求靈活組合，以滿足噪聲控制標準。
●消聲器內空氣流速以4～8m/s為宜，節數以2～3節為宜。
●消聲器單節的消聲量大于15dB（A）。
●阻力損失小，在8m/s風速下，單節為38.5Pa,er 二節為53Pa，三節為71Pa。
●當消聲器設置在機房或噪聲較高的房間時，可根據需要增加管壁隔聲措施。

■消聲器消聲量

消聲器長度（mm)	空氣流速(m/s)	阻力損失(Pa)	頻率
消聲器長度（mm)	空氣流速(m/s)	阻力損失(Pa)	125	250	500	1000	2000	4000
950（單節）	8	38.5	7.5	14.5	20.5	21	26	26.5
	6	11
	4	4
1900（雙節）	8	53	11.5	22.5	31.5	32.5	40	40
	6	27	13	26	35.5	37	45.5	47
	4	13	14	27.5	38	39.5	48.5	50
2850（三節）	8	71	13.50	27	37	40	47.5	49.5
	6	31	16	32.5	44	46.5	57.5	59.5
	4	20	17.5	34.5	50.	43.5	62	64.5

■消聲器規格選用表

型號	斷面尺寸(mm)　 B×H	流通面積（m）	風量（m/h)			配用法蘭（mm)
型號	斷面尺寸(mm)　 B×H	流通面積（m）	4(m/s)	6(m/s)	8(m/s)	配用法蘭（mm)
ZAS-1	500×320	0.105	1500	2300	3000	L25×3
ZAS-2	500×500	0.15	2200	3250	4400	L25×3
ZAS-3	750×320	0.144	2100	3100	4200	L30×3
ZAS-4	750×500	0.225	3300	4900	6500	L30×3
ZAS-5	1000×500	0.3	4400	6500	8650	L30×3
ZAS-6	1000×630	0.378	5450	8200	11000	L30×3
ZAS-7	1000×1000	0.6	8650	13000	17500	L30×3
ZAS-8	1250×500	0.375	5400	8100	11000	L30×3
ZAS-9	1250×800	0.6	8650	13000	17300	L30×3
ZAS-10	1250×1250	0.938	13500	20300	27000	L30×3
ZAS-11	1500×500	0.45	6500	9700	13000	L40×4
ZAS-12	1500×800	0.72	10400	15600	20800	L40×4
ZAS-13	1500×1250	1.125	16200	24300	32500	L40×4
ZAS-14	1500×1500	1.35	19500	29000	93000	L40×4
ZAS-15	1750×800	0.84	12100	18200	24200	L40×4
ZAS-16	1750×1250	1.313	18900	28400	37800	L40×4
ZAS-17	1750×1750	1.838	26500	39700	53000	L40×4
ZAS-18	2000×1000	1.2	17300	25900	34600	L40×4
ZAS-19	2000×1500	1.8	25900	88900	51800	L40×4
ZAS-20	2000×2000	2.4	34600	51900	69200	L40×4
