ZDL型片式消聲器
■ZDL型片式消聲器簡介
ZDL型片式消聲器是機械電子工業部設計研究院、中國建筑科學研究院物理所、武漢鼓風機廠共同協作研制的。專為降低中低壓離心風機進出口處的空氣動力噪聲，尤適用于大型的通風空調系統。本產品主要以增加消聲器消聲片厚度來提高消聲器的低頻衰減量，按比例增加片距，縮小消聲器體積，減少消聲器底重量和阻力損失。

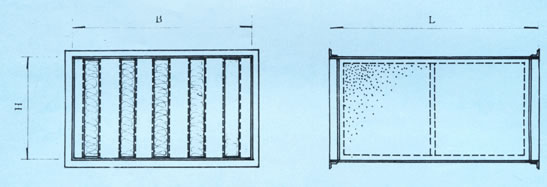

■示意圖
■主要特點及技術性能
●本系列產品共18個型號，可組成90種形式，適用于工業與民用建筑中所有一般用途的中低壓離心通風機及鍋爐風機。
●本產品結構簡單，選用靈活，全部采用片式結構，維修更換方便，單節長度分別為1m和1.5m，可根據需要組成不同的長度，以獲得合理的消聲量。
●消聲器斷面與氣流流通面積比為1：2。內部流速以不大于10m/s為宜。
●消聲效果好，每米長的消聲量可達15～20Pa。
●氣流再生噪聲低，在15m/s風速下，再生噪聲聲功率＜65dB（A）。
●阻力損失小。在15m/s的風速下，不大于200Pa。
●為減小阻力，根據需要在消聲片迎風端部可安裝導流片。 |

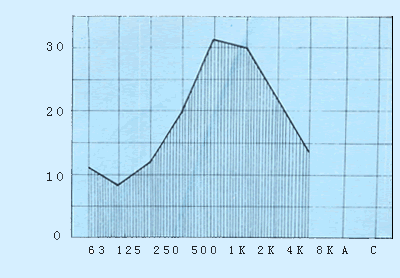

■消聲特性
以每米長風速小于15m/s的倍頻程測消聲量為例
■消聲器規格選用表
|
型號 |
斷面尺寸（mm) |
風量 |
配用法蘭
規格（mm） |
參考重量（kg) |
|
BXH |
5（m/s) |
10(m/s) |
15(m/s) |
L=1.0(m) |
L=1.5(m) |
|
ZDL-1 |
400×400 |
1400 |
2800 |
4320 |
L25×3 |
55 |
90 |
|
ZDL-2 |
650×500 |
2700 |
5400 |
8100 |
L25×3 |
90 |
140 |
|
ZDL-3 |
800×600 |
4320 |
8640 |
12960 |
L30×4 |
125 |
200 |
|
ZDL-4 |
1000×800 |
7200 |
14400 |
21600 |
L30×4 |
190 |
280 |
|
ZDL-5 |
1200×800 |
8640 |
17280 |
25900 |
L30×4 |
220 |
300 |
|
ZDL-6 |
1400×1000 |
12600 |
25200 |
37800 |
L40×4 |
340 |
500 |
|
ZDL-7 |
1600×1200 |
17280 |
34560 |
51840 |
L40×4 |
380 |
600 |
|
ZDL-8 |
1800×1400 |
22680 |
45360 |
68040 |
L40×4 |
400 |
650 |
|
ZDL-9 |
2000×1600 |
28800 |
57600 |
86400 |
L40×4 |
590 |
750 |
|
ZDL-10 |
2400×1800 |
38800 |
77760 |
116640 |
L50×5 |
750 |
1000 |
|
ZDL-11 |
2000×2000 |
50400 |
100800 |
151200 |
L50×5 |
800 |
1250 |
|
ZDL-12 |
3200×2000 |
57600 |
115200 |
172800 |
L50×5 |
1000 |
1400 |
|
ZDL-13 |
3600×2000 |
64800 |
129600 |
194400 |
L50×5 |
1200 |
1700 |
|
ZDL-14 |
4000×2400 |
86400 |
172800 |
259200 |
L50×5 |
1450 |
2000 |
|
ZDL-15 |
4400×2400 |
95040 |
190080 |
285120 |
L50×5 |
1900 |
2500 |
|
ZDL-16 |
4600×3000 |
124200 |
248400 |
372600 |
L50×5 |
2300 |
2800 |
|
ZDL-17 |
4800×3600 |
155520 |
311040 |
466500 |
L50×5 |
3000 |
3400 |
|
ZDL-18 |
5200×4000 |
187200 |
374400 |
561600 |
L50×5 |
4000 |
4500 | |
